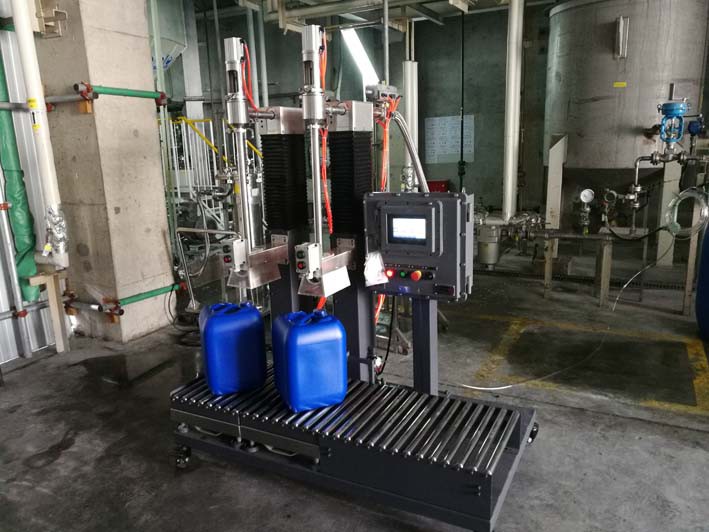

自動灌裝機灌裝系統技術要求

灌裝產品接口：DN40 PN16 法蘭連接

灌裝能力：20~30桶/小時

灌裝產品溫度：30℃

zui大灌裝量：200L(I級包裝鐵桶)

灌裝精度：±0.1Kg

儀表氣壓力：0.5Mpa

氮?dú)饧兌燃皦毫Γ?9.9%，0.4MPa

電源標準：380v/220v/50Hz

電源功率：5KW～25KW

防爆等級：ExdⅡBT4

保護接地：小于1Ω

設備噪音：低于70分貝@1m

密封小屋：304不銹鋼結構

與物料接觸部分：316不銹鋼結構

輸送輥道：材質304

電氣防護：電機為IP55，jue緣等級F

現場儀表及傳感器為IP65

控制柜及操作盤為IP55

設備安裝地點：室內安裝

所有設備應帶有不銹鋼標pai，標明位號、名稱、主要規格等信息

灌裝機操作使用規程

1. 開機前檢查

2. 開機前確保灌裝機電源插頭接的380V電源，機器機箱接地線。

3. 確保灌裝機上的氣壓在0.5~0.7Mpa。

4. 確保反應罐的閥門和過濾裝置的管道連接緊密，過濾裝置濾布完好無破損，蓋子蓋好上緊螺栓，確保在包裝壓力下無泄漏。

5. 檢查灌裝機相關的所有連接線路，確保無破皮無短路等故障。

6. 開機操作

7. 打開電源開關顯示器按箭頭→進入主畫面。

8. 設定好，合適的目標值，可以自動啟動灌裝，灌裝過程中不要碰桶，影響重量。

9. 半自動：放置好包裝桶，確保桶口在灌裝口對應的中間位置上時，按下啟動開關，灌裝動作開始zhi完成整桶灌裝，待重新按下啟動開關時，下yi個灌裝動作開始zhi完成整桶包裝。

10. 緊急停止：如果灌裝過程中發現包裝桶滿，灌裝口還在繼續灌裝，此時按下紅色急停按鈕，全部動作立即停止，要旋轉急停按鈕時才能恢復正常工作。
