電子噸袋包裝機工作原理是什么？

上海廣志電子噸袋包裝秤是適用于大(噸)袋包裝物料的大型稱重的包裝設備，它是集電子稱重、自動脫袋、除塵于一體的多用途包裝設備。噸袋包裝秤的自動化程度高，包裝精度高，包裝速度可以調節，適用于礦產、化工、建材、糧食、飼料行業的物料大袋包裝用。

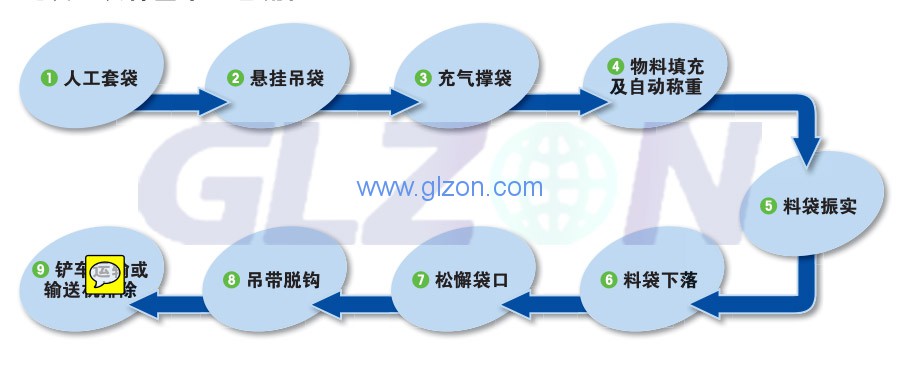

噸袋包裝機基本工藝流程

電子噸袋包裝機精確可靠的稱量控制元件

MultiMount稱重模塊

IND331控制儀表

SIMATIC HMI觸摸屏

SIMATIC PLC

工業稱重終端、SIEMENS S7-200系列可編程控制器、TP700觸摸顯示屏、RS232/RS485通訊電纜、24V開關電源、OMRON繼電器等，控制著整個噸包系統的動作。其中矩陣式觸摸顯示屏，一方面可實時顯示包裝線的工作狀態，另一方面可按操作權限對包裝線的參數進行設置，并有幫助菜單進行提示，人機對話功能強，操作界面更加靈活。

電子噸袋包裝機強大的物料處理能力

電子噸袋包裝機人性化設計，操作簡單，工作穩定

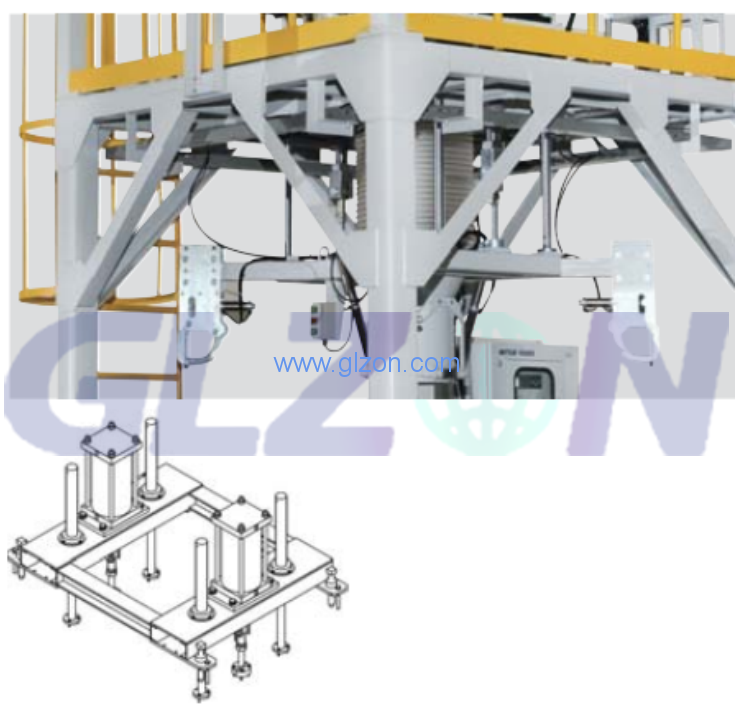

提升機構，顛袋振實固定在稱重平臺上。具體包括二只 氣動升/降機構、四只導向機構等。 根據實際充填狀況，可將稱量中的 料袋在某個時點上下升降數次，以 保證最佳的填充效果。當稱重完畢 時，將重袋下降至地面或地面的托 盤上，亦即將料袋的上部懸掛狀態 轉變?yōu)榇椎耐衅馉顟B(tài)，從而便于 自動松開袋口、吊帶自動脫鉤等工 序的執行。

電子噸袋包裝機方便的夾袋掛帶機構

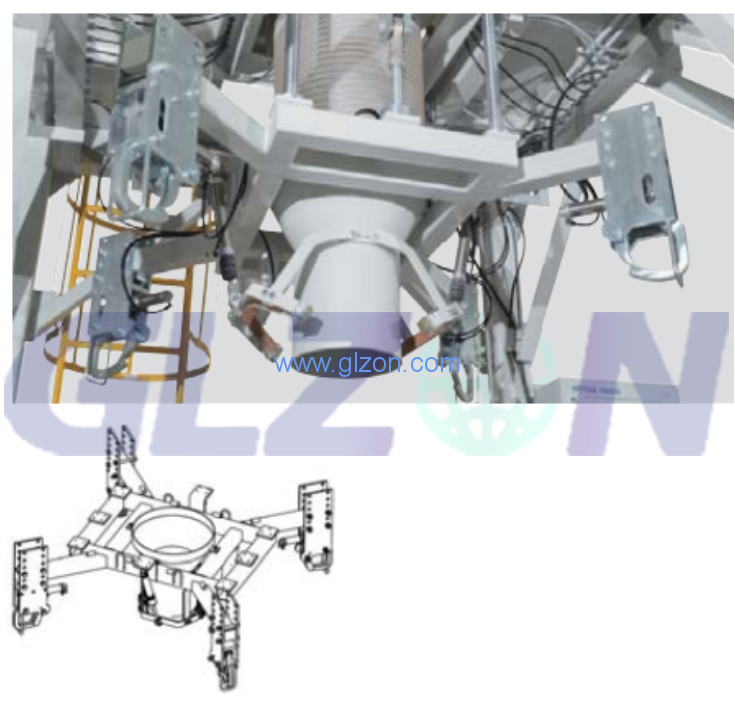

掛-脫袋/夾袋裝置固定在升降機構的 氣缸底部并施力于稱重平臺上。具 有空袋上袋時手動懸掛吊帶、氣動 方式夾緊袋口，重袋落袋時自動松 解袋口、吊帶自動脫鉤等功能。

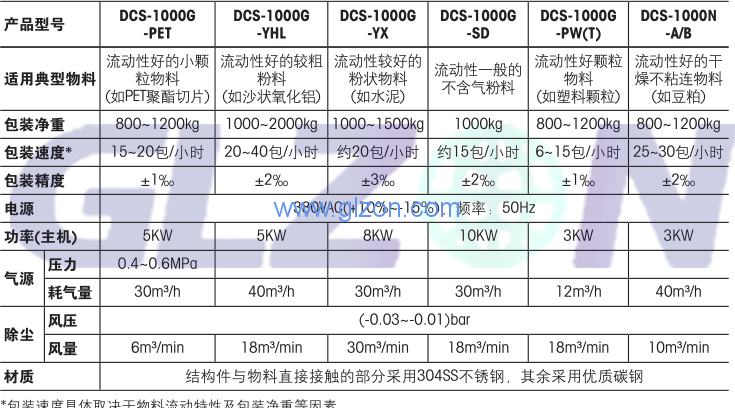

技術指標
