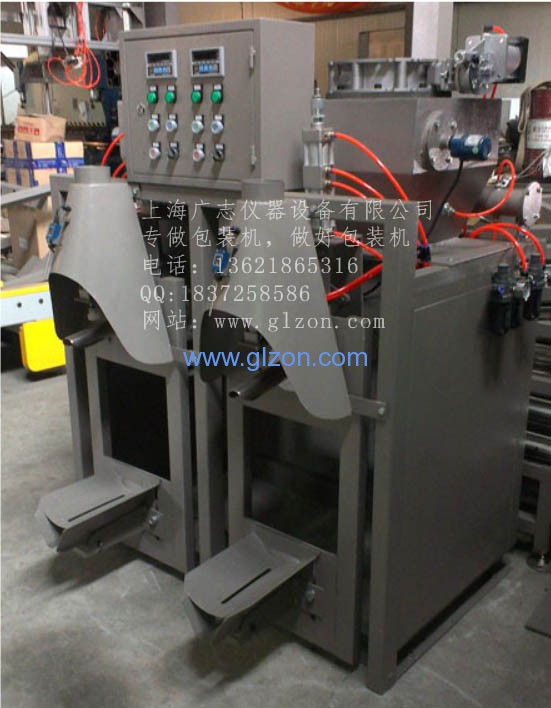

DCS-25II-GQV(C)閥口袋包裝秤采用毛重式的稱重計量、氣力式給料方式。閥口袋套在出料管壁上，物料充填裝置可對閥口袋進行快速的物料充填。系統主要包括：1）進料蝶閥；2）料筒裝置； 3）補氣加料裝置（氣動雙速閥門控制）； 4）框架裝置； 5）稱量、翻袋裝置； 6）回風除塵裝置； 7）稱重控制柜等。

1.1.  進料蝶閥

進料蝶閥用于將用戶料倉里的物料放到閥口袋包裝秤的流化倉中。

1.2.  料筒裝置

料筒裝置用來儲存足夠的物料用于稱重包裝，料筒裝置上設有料位計，當物料達到料位計位置時，進料蝶閥自動關閉。

1.3.  補氣加料裝置

補氣加料裝置主要由物料流化系統以及粗細加料門裝置組成。其中物料流化系統將物料從流化倉通過出料管壓入閥口袋；粗細加料門裝置由氣動雙速閥門實現快慢雙速給料控制：快給料可保證包裝速度，而慢給料則保證了包裝精度。

當慢給料停止的同時，加料門完全關閉，確保zui終的包裝精度。

1.4.  框架裝置

框架用來固定和支撐閥口袋包裝秤的料筒倉以及稱量、翻袋支架等部件。

1.5.  稱量、翻袋裝置

稱量支架安裝有綜合精度高、長期穩定性好和耐沖擊的MTB系列不銹鋼波紋管稱重傳感器。輔以專用傳力連接機構，具有過載、限位等多重功能，有效地保證了料袋重量100%地傳遞到稱重傳感器上，而不產生任何其它方向的穤hiΓ?蠱渚哂辛己玫幕?底遠?次恍閱薌吧霞訓募屏刻匭?。??Ъ蕓山?浦贗甌系牧洗?遠????┫碌朗淥蛻璞福ㄑ」杭?┦涑觥?/span>

包裝機工作過程：
 將袋子套在出料嘴上，撥動彈簧開關，壓袋氣缸開始工作并壓住袋口，控制器將包裝袋重量自動去除，通過空壓機的氣流經三分管分成三路，其中yi路去往進料口進行破拱，保證下料暢通。葉輪高速轉動迅速將物料撥出灌入袋中，隨袋中空氣yi起溢出的粉塵經舙ai?著懦觶ǘ曰繁Ｒ?蟾叩撓沒б部閃?游?酒鰨?沙?酒魑?擼?４?恿洗锏醬zhi魃瓚ㄖ?/span>(L1)時，氣缸將橡膠軟管夾zhi1/2開口，出料速度減慢，到總設定（L2）時，氣缸將橡膠軟管完全夾死，出料停止，壓袋氣缸松開袋口，灌裝結束。
